镀锌风管气凝胶防火板+岩棉外包裹系统

镀锌风管气凝胶防火板+岩棉外包裹系统

风管构造1：镀锌钢板+防火板

风管构造2：镀锌钢板+岩棉+防火板

耐高温岩棉密度：100-150公斤/立方

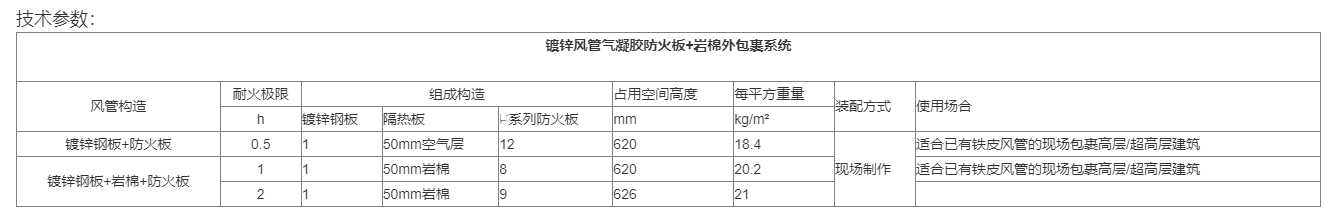

按GB/T 17428:2009标准测试的组成结构

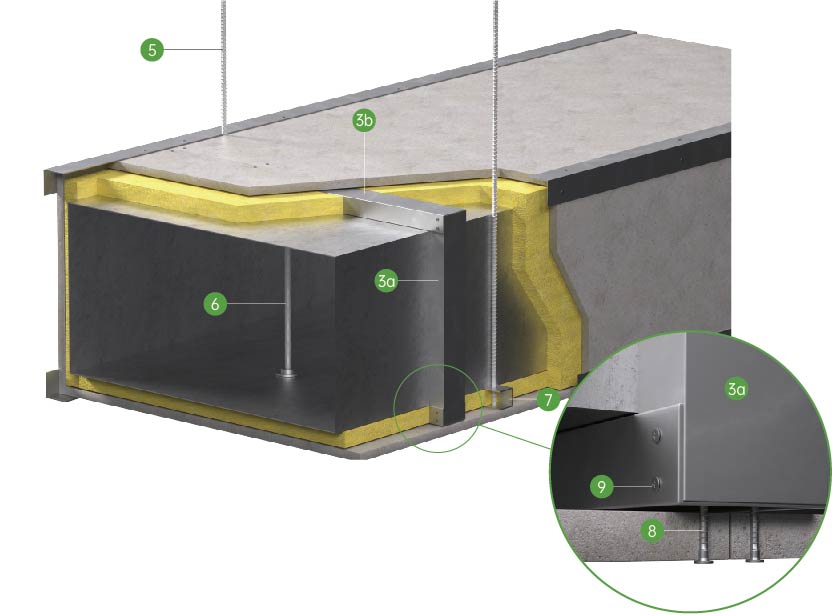

1.气凝胶防火板

2.气凝胶防火板封堵条

3. U型轻钢龙骨: 50X50x50x0.5mm

3. C型轻钢龙骨:50X50x50x0.6mm

4.三角轻钢龙骨:40x40x0.6mm

5.螺纹圆钢吊杆，最大容许应力 10N/mm2

6.螺杆内支撑

7.固定支架:按风管的承载重量、尺寸和最大容许应力而定的角钢或槽钢横担

8.防火板固定螺钉:钻尾自攻螺丝 ST 42x32mm，间距约200mm

9.龙骨框架连接螺钉:ST4.2x16mm

10.M8膨胀螺栓，间距约500mm

11.镀锌钢板风管

12.岩棉填实

13.耐高温岩棉:密度100kg/m3，厚度50mm

**以上铁皮风管安装宽度可达6000mm。对宽度大于2440mm的风管，可联系我们！
